回顧2011年筆記本市場硬件的發展，英特爾仍然是功不可莫的領軍人物，引領著整個PC行業的發展。英特爾、AMD同時與2011推出了“融合”處理器產品，開創了芯片發展的新紀元，也標志著芯片整合時代的來臨。

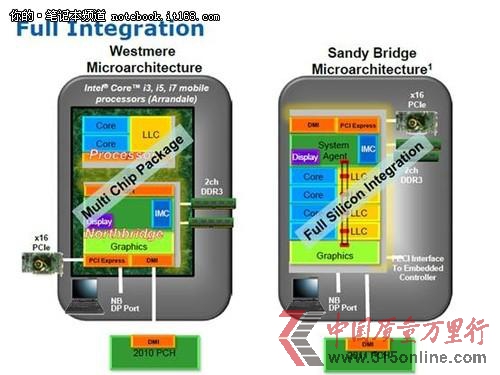

▲IntelSandy Bridge核心的改進

　　年初，英特爾正式發布Sandy Bridge架構處理器，整合的顯示核心便成為Sandy Bridge處理器的一大改進。英特爾全新的Sandy Bridge圖形核心采取了統一的顯卡---CPU電源管理，可在CPU和顯卡之間的資源分配上達到最優決策，從而提升效能，在顯卡中使用了CPU登記的電源管理技術。獨立的顯卡和CPU電源控制允許電源按工作量需求進行分配,其電壓和時序都是獨立于CPU的。固定的模塊計算能達到最優平衡，在3D管道中每個點都有外在的固定功能模塊，從而達到低延時、高吞吐量、簡單的驅動編程模型，同時釋放著色器，令其專注于渲染工作。

▲Llano處理器中CPU和GPU共享控制器

　　AMD自從將ATI收入囊中之后，便擁有了從CPU、Chipset、GPU一整套的解決方案，同時打出3A平臺的口號顯示自己的技術實力。但也可能因?yàn)槭艿姜?dú)立顯卡部門的牽制，為了拉開性能差距，擁有強大GPU技術的AMD在集成平臺上并沒有太給力。而英特爾革命性的微架構構建于32 納米制程技術之上，在提高能效的同時，具有更卓越的性能和能力。整合顯示核心是Sandy Bridge處理器的一大改進。特別是英特爾集成GPU的第二代酷睿i處理器在主流辦公娛樂市場咄咄逼人之勢，令A(yù)MD也開始焦急了。

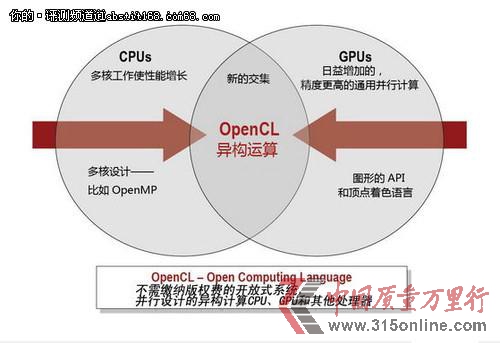

▲CPU與GPUz異構

　　今年6月14日，代號為“Llano”的高性能A系列APU終于正式發布了，首發平臺代號為“Sabine”，針對筆記本電腦，分為A8、A6、A4三類產品共計七款處理器。與英特爾的SNB平臺有所不同，APU不是將CPU和GPU的核心物理融合在一起這么簡單，而是為了實現CPU和GPU的協同運算，更大限度的發揮兩種處理器的優勢，這也就是目前最熱門的異構計算加速技術。
